醫院空調系統節能方案,空調通風系統節能改造

　　【引言】以某醫院的空調凈化工程項目為例子,剖析房間內設計主要參數的挑選,對醫院空調凈化體系的設計關鍵點——中央空調機組配備方法、冷熱原的配備方法、自然通風及排風系統設計、增濕系統軟件設計、污染治理設計等開展了全方位詳細介紹,并重點強調了設計及工程施工流程中執行的環保節能對策。對相近房屋建筑空調機組的設計有實用價值;與此同時,在提升空調凈化系統軟件設計品質和減少空調機組耗能等領域也會有一定的協助。


　　【關鍵字】醫院;空調凈化;環保節能對策;


　　1 前言伴隨著我們生活水平的進一步提高，大家對室內空氣室內空氣質量規定日益提升，因而，對中央空調的設計規定也變得越來越高。醫院是獨特的商業建筑，醫院空調機組，尤其是空調凈化系統軟件，不但規定舒適度，更立即影響到患者和醫務人員的身心健康。醫院中央空調排風系統的設計有效是否，不但可以直接危害到室內空氣質量質量，還聯系到項目投資花費和運作耗能成本費[1]。在醫院氣體設計中，凈化室內空氣系統軟件是較難和最核心的一部分。文中以某醫院為例子，詳解了空調凈化設計中涉及到的有關問題，并主要詳細介紹了所采用的一些環保節能對策，以僅供參考。

　　2 項目概況


　　本工程項目為漯河市某醫院的空調凈化系統軟件，包含核心消毒供應中心、手術部和婦產科，總面積約3000m2。核心消毒供應中心坐落于2 層，設廢棄物清理區、檢測包裝區、無菌檢測儲放區和潔凈空調機房。手術部坐落于3 層，一共有13 間診室，在其中Ⅰ級診室1 間，Ⅲ級診室12 間(在其中1 間為正差壓轉換);也有Ⅳ級清潔輔房，Ⅳ級潔凈區過道。潔凈空調機房建在4 層設備層。婦產科坐落于7 層，設定Ⅲ級婦產科診室和潔凈空調機房。


　　3 空調機組設計


　　3.1 設計主要參數


　　醫院這類特別的情況對溫濕度記錄有不一樣的規定，不一樣種類的患者對溫濕度記錄的敏感性各有不同，一些高精密的醫療器械在一定的溫濕度記錄下才可以正常的工作中。依據中國標準及有關參考文獻的要求，關鍵作用屋子的室設計主要參數見表1 和表2[2～4]。


　　表1 中央空調戶外設計主要參數


　　3.2 中央空調機組配備方法


　　1)消毒供應中心：消毒供應中心采用盤管風機加新風系統軟件的配備方式。


　　2)清潔手術部：Ⅰ級診室中央空調機組采用一拖一的方式，即1 臺凈化室內空氣解決機組供貨1 間診室;Ⅲ級診室采用一拖二或一拖三的方式;Ⅲ級正空氣壓力變換診室采用一拖一的方式;清潔過道以及協助用地共用1 臺空氣過濾解決機組;廢棄物過道以及輔房共用1 臺氣體解決機組;采用1 臺新風預備處理機組，機組供貨凈化處理區的新風。


　　3)待產室：婦產科診室采用1 臺凈化室內空氣解決機組，采用自提新風;非凈化處理區采用盤管風機加新風系統軟件。


　　3.3 自然通風及排風系統設計


　　危害屋子自然通風及中央空調主要參數的首要原因是正壓送風口的布局，送風口對屋子各負荷危害較小。但對凈化室送風口布局不可以自由，要考慮到室內氣流流入對設施實際操作面的危害。本工程項目在布局送風口時，依據生產工藝流程特性，潔凈度等級的規定高，送風口安裝在避開機器設備側;粉塵或造成別的環境污染空氣的，回(排)出風口布局在挨近機器設備處。那樣就確保了中央空調屋子的潔凈度等級，最大限度地確保機器設備的安全性合理應用。


　　3.3.1 自然通風設計


　　1)消毒供應中心：一般散流器排風，采用中送上回的方式。


　　2)凈化手術室：凈化手術室采用專用型的凈化處理排風、天花吊頂集中化排風，雙側上部送風;潔凈區及清潔過道采用高效送風口排風，中送上回方法;清潔協助用地采用高效送風口排風，中送上回方法。


　　3)待產室：婦產科診室采用專用型凈化處理排風、天花吊頂集中化排風，雙側上部送風。


　　3.3.2 通風系統設計


　　1)消毒供應中心：無菌檢測藥物儲放區及清理裝包區均設計通風系統，排風系統口設定在頂端天花吊頂。


　　2)凈化手術室：凈化手術室分別獨立設計通風系統，排風系統口設定在診室頂端天花吊頂，在其中的正負極診室設計兩個通風系統，根據操縱2 臺排煙風機的起停，完成正差壓轉換;別的地區在衛生間、預麻/ 清醒室、廢棄物處理區等需設計通風系統。潔凈區的排風系統口設定中效過濾器，正差壓轉換診室空氣壓力排風系統口配備高效送風口。


　　3)待產室：待產室、防護待產室、防護分娩及處理間等均設單獨的通風系統。


　　3.4 冷熱原配備

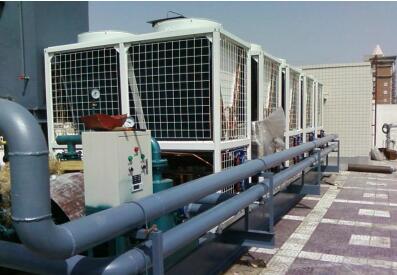

　　醫院工程建筑中央空調冷熱原應依據空調機組設計經營規模、主要用途、基本建設地址的能源需求狀況、價錢及其國家環保政策有關要求等充分考慮。本工程項目設計手術部的空調制冷量為599kW， 供熱量為291kW;消毒供應中心的空調制冷量為180kW，供熱量為170kW;婦產科空調制冷量為100kW，供熱量為96kW。手術部秋春銜接時節所需空調制冷量為400kW。采用空氣能熱泵機組9 臺，每臺機組空調制冷量為65kW，供熱量為70kW;房間內采用醫療組合型空氣過濾解決機組11 臺。中央空調涼水出入水溫度7℃/12℃，供暖水出入水溫度為40℃/45℃。


　　3.5 增濕系統軟件設計


　　本工程項目診室空調機組的增濕量為185kg/h，婦產科增濕量為5kg/h。增濕水由大廈供貨，設計規定供電工作壓力為0.2～0.6MPa。


　　4 清潔技術性及避免環境污染設計


　　空調凈化系統軟件相對性于一般的空調機組潔凈度高些，其潔凈度等級遭受的影響因素大量，不但對全部房間內的環境濕度、溫度及風力擁有較高的規定，與此同時針對空氣中病菌濃度值、煙塵顆粒物等也擁有較高的規定。本工程項目采用如下所示計劃方案：


　　1) 系統軟件排風量設計所有依據我國標準規定的限制選值測算，以確保凈化室內空氣解決機組的挑選有充足的容量。


　　2)新風預備處理機組配備G3 F7 H10 三級過濾裝置，避免外部新風的環境污染;循環系統凈化處理機組配備F8 二級過濾裝置;凈化手術室層流病房排風尾端配備H14 高效送風口;別的潔凈區依據標準標準配備H13 高效送風口，以確保凈化室的潔凈度等級符合我國規定。


　　3)在凈化室內空氣解決機組作用段設計上，將中效過濾器、亞高效過濾器設定在鼓風機的正壓力段，確保中下游氣體不被環境污染;翅片換熱器、加溫盤段設定在中國效、亞高效過濾器后，合理確保涼水水風機盤管的清理，與此同時有益于凝結水的排出去，防止翅片換熱器、加溫盤因積塵、存水滋長病菌(見圖1)。


　　4)依據我國技術標準有效設計各凈化處理區的新風、排風量;并采用定電動調節閥對新風開展操縱，確保潔凈區井然有序的滲透壓力，進而確保潔凈區不會受到外部空氣污染。


　　5)依據我國技術標準有效設計各潔凈范圍的新風量、排風量，并采用電動式電動調節閥對新風開展操縱，以確保清潔地區井然有序的滲透壓力，進而不會受到外部空氣污染。


　　5 環保節能對策


　　5.1 設計全過程中采用的環保節能對策


　　工程建筑中央空調耗能占工程建筑總耗能比例非常大，且空調能效較低,過高的工程建筑耗能和污染物質消耗量，早已逐漸對社會經濟和自然環境導致不良影響。本建筑項目堅持不懈環保節能的設計核心理念，在中央空調設計中實際運用如下所示。


　　1)變頻新技術的運用：全部的凈化室內空氣解決機組均采用變頻調速器對風機電機開展操縱，完成排風量無極調整及值勤負荷低排風量環保節能運作的作用。


　　2)靈活運用新風制冷量技術性：銜接時節及冬天，機組對新風排風、排風溫度開展精準操縱，靈活運用當然新風的制冷量來相抵房間內的排熱，減少了操作系統的耗能。


　　3)新風預備處理機組采用除濕再熱節能環保：對于涼水風機盤管去濕能力有限的狀況，在風機盤管后設定直冷抽濕機，作協助去濕，進而確保新風的去濕實際效果。通過那樣的集中化去濕解決的新風與循環系統風混和，再通過純溫度解決做到排風溫度。采用這類解決方式，過干的新風可以相抵房間內的散濕，循環系統機組只需解決溫度，無需去濕，使機組風機盤管趨向以干風機盤管方法運作，在防止造成很多凝結水的與此同時，也預防了傳統式恒溫恒濕設備處理過程中的很多熱冷相抵狀況，使體系的總體耗能大幅度降低。


　　4)優秀有效的機器設備型號選擇：凈化室內空氣解決機組依據最大高效率規范開展型號選擇，系統軟件各個過濾裝置配備依照最少摩擦阻力計劃方案開展設計，減少離心風機的消化吸收輸出功率。


　　5.2 工程施工流程中采用的環保節能對策


　　工程施工全過程環保節能主要是確保施工質量。一方面，系統軟件的密封性要搞好，包含風道與法蘭連接，機器設備、構件與風道的聯接及其裝飾設計一部分墻面、頂篷全部接縫處、嵌入設備中間的聯接等;各接縫處務必嚴實，降低透風，降低動能耗損，做到環保節能的目地。另一方面，保溫管道要搞好，包含水系統軟件管道隔熱保溫及風系統軟件管道隔熱保溫，這兩層面立即關聯著冷水熱水、熱冷氣體的蓄發熱量，也同時危害著系統的傳熱實際效果。


　　5.2.1 風道


　　1)空調凈化系統軟件用的風道無橫著拼湊縫，底部總寬低于900mm 的矩形框風道不是指豎向拼湊縫。


　　2)法蘭盤為不產塵、不適合衰老和具備一定強度和彈力的原材料，并采用梯狀聯接，禁止在墊材表層擦抹建筑涂料;墊圈既不可凸入管中，都不應突顯法蘭蓋外。


　　3)風道的表層整平、光潔，不可在風管中設定結構加固框、結構加固建筑鋼筋等物件。擦洗風管外表層時，采用不容易掉化學纖維的拭布;最后一次擦洗時，采用新色丁面料純棉毛巾并水流清洗拭布。


　　4)風道及組件的制做和儲存應在組裝當場比較環保的地區開展。


　　5)經密封后的風道及構件，組裝前不可拆開;組裝時開封市立即安裝，如組裝正中間間斷，將口再次封好。


　　6)電動風閥、消音器等零配件組裝前務必清除內外表的油漬及灰塵，并查驗品質是不是達標。


　　7)水管安裝后，在隔熱保溫前開展透風查驗。風道隔熱保溫采用橡塑保溫板，隔熱保溫工程施工時，沒有風道內壁開孔和上螺釘，不可毀壞風道密閉性，測孔等設備在隔熱保溫前組裝好開展密封性解決[5]。


　　5.2.2 自來水管


　　1)中央空調供回水管DN65 以上的管經采用無縫管，DN50下列的管經采用鍍鋅管;凝結水管，氣體增濕用自來水管，采用鍍鋅管;無縫管采用電焊焊接，鍍鋅管采用絲接。


　　2)各種各樣自來水管在與中央空調機組聯接前務必清洗污水處理;直到自來水管排出的水沒有廢棄物才行;系統軟件清洗時將管線所有打開，開啟送到水干管的過濾閥。


　　3)全部自來水管系統軟件高些設自動排氣閥，底點設過濾閥，氣壓表接手上為旋塞閥，全部管路經水壓試驗達標后開展表面處理和隔熱保溫。


　　4)隔熱保溫冷藏自來水管在支撐架處套木環，木環薄厚與屋面保溫同樣，木環總寬為50mm;應用前先用熱瀝清開展浸煮，全部管道穿越混凝土樓板及墻面的洞邊待組裝管路結束后用耐火保溫材料堵住。


　　5.2.3 隔熱保溫


　　1)空調送風、送風、排風系統、新風的保溫管道采用阻燃B1 級橡塑制品原材料，隔熱保溫板厚為25mm，新風進風管不隔熱保溫。


　　2) 自來水管保溫隔熱材料采用阻燃B1 級橡塑制品原材料，管經低于DN40 的保溫隔熱材料薄厚為25mm，管經超過DN50 的保溫管道層薄厚為32mm;凝結水管屋面保溫薄厚為20mm;增濕供水管道屋面保溫薄厚也為20mm。


　　3)隔熱保溫、保冷氣管及自來水管穿越重生墻面和混凝土樓板時，隔熱保溫、保冷層無間斷，在墻面或混凝土樓板的兩邊，設定直發夾板、防水套管;直發夾板中間的間隙，采用疏松的保溫隔熱材料添充，直發夾板和防水套管內的風道和自來水管不可有縫。


　　4)風道與保溫隔熱板采用專用型強力膠粘接，保溫隔熱材料與管路及零配件聯接要密切，尤其是彎管、三通、閘閥的隔熱保溫;自來水管上閥門種類及法蘭盤處的保溫隔熱材料能獨立拆裝，有利于檢修。


　　6 總結


　　空調凈化系統軟件相對性于一般空調機組潔凈度高些，其潔凈度等級遭受的影響因素大量，不但對全部房間內的環境濕度、溫度及風力擁有較高的規定，與此同時針對空氣中病菌濃度值、煙塵顆粒物等也擁有較高的規定。醫院空調凈化排風系統設計有效是否,立即危害屋內的自然環境質量、項目投資花費,尤其是運作耗能成本費。設計者在醫院空調凈化工程項目設計中，應當參考海外優秀的工作經驗，融合在我國的詳細情況，本著“減少排風量、改進實際效果、節約資源、便捷調整、提升穩定性”的標準，開展設計，使人們的設計更為有效和好用。
