中央空調銅管使用過程中會遇到哪些問題

　　中央空調銅管是一種連接空調器室內機與室外機的管子。常見的銅管材料有無氧銅、有氧銅和特種銅等等。今天終于空調維修網小編來給大家分享一下中央空調銅管使用過程中會遇到哪些問題以及我們該如何保護銅管。


　　一、銅管使用過程中常見問題

　　1、銅管泄露

　　(1)制造方面的原因

　　01、渦流探傷漏檢

　　GB規定了銅管必須進行100%的渦流探傷，并規定了校核探傷儀用的樣品管上的人工缺陷(通孔)直徑，以保證渦流探傷的靈敏度，防止超標的缺陷漏檢。這項要求在正規大型銅管廠是能夠充分保證的，因為探傷是在線檢測，這種在線渦流探傷保證了管子所有長度都經過渦流檢測，是100%的探傷。有的銅管廠則不是這樣，或者不經過渦流探傷，或者是用低標準的渦流探傷儀抽檢。這樣銅管就存在超標的缺陷漏檢或未檢測，造成用戶使用時空調泄露;

　　02、渦流探傷檢出缺陷但是銅管表面未做標記或標記不準確、不清楚

　　在銅管的生產過程中，渦流探傷檢出的缺陷要求用墨跡在超標的缺陷上覆蓋，以便在使用的過程中使用者可以將有缺陷的銅管剔除。但是由于生產廠家在生產過程中選擇的墨水附著力不夠、噴墨的噴槍調整不合適、烘干不徹底、墨水的成份遇到高溫退色等原因，造成用戶在使用過程中無法將渦流探傷檢出的缺陷挑出，一旦有缺陷的銅管用在空調器上勢必造成泄漏。

　　03、誤用渦流探傷檢出的缺陷管

　　在正常的銅管生產狀況下，銅管渦流探傷不僅標出每盤管上的傷點數目，而且將傷點部位涂上黑色標記，以便用戶在使用中識別挑出這段“黑管”。空調制冷企業要對操作工人特別是新上崗的工人講清楚，以便預防這種帶傷的管子裝到空調制冷裝置上。我們深入用戶服務時已多次發現這個問題，有的工人問我們這管子上的黑色是怎么回事，有的則是解剖不合格產品時恰恰是由于“黑管”裝到產品上造成空調制冷裝置泄露。

　　02、加工的問題

　　空調主管在形成兩器的過程中要經過彎管、漲管、擴口、焊接等環節。

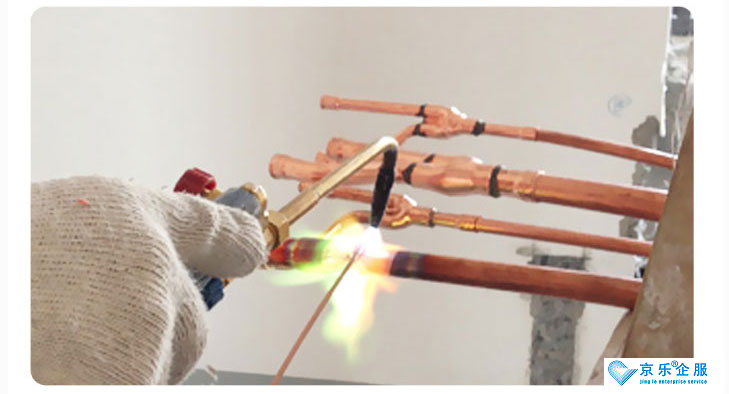

　　03、焊接不良造成的泄露

　　銅管在穿入帶孔的鋁箔后，管與管之間要聯結起來，需要用小彎頭聯結，為了聯結牢固，在生產過程中，用焊料將小彎頭與銅管焊接在一起，焊接方法分為手動與自動兩種，焊接時由于焊料質量、銅管擴口、焊接表面有異物等原因，造成焊接不實，形成虛焊，造成制冷劑泄露。


　　2、銅管開裂

　　01、銅管本身質量的原因

　　銅管本身質量的原因可以分為外表面缺陷、內表面劃傷、內表面氧化等。銅管在漲管、擴口的冷加工變形中，表面受拉應力而伸長，當銅管外表面有深度傷痕時，，銅管外表面承受不了表面拉應力，形成拉斷現象，也就是我們看到的銅管外表面開裂。銅管內表面劃傷造成的開裂機理與外表面有傷痕造成的開裂機理相似。銅管內表面有氧化時，在漲管時由于氧化銅管內表面的摩擦力與沒有氧化銅管內表面的摩擦力不等，造成相同長度的銅管下墩長度尺寸不一致，擴口時下墩量小的銅管伸出長度長，造成擴口過大而開裂。

　　02、用戶使用方面的原因

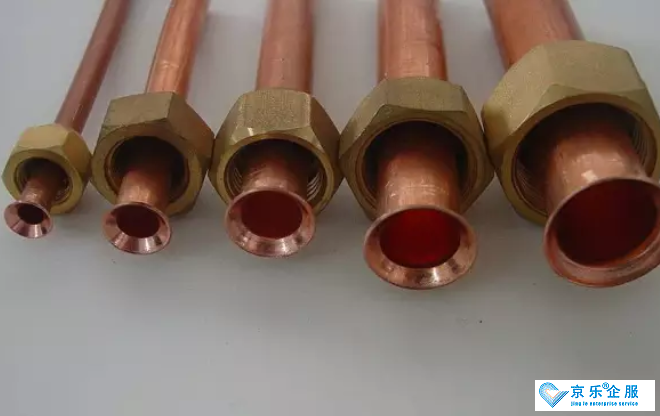

　　銅管在使用中，往往是盤管校直、切割定尺，切割常采用無屑切割。銅管熱處理后表面比較軟，在進行無屑切割時，當切刀不利或切割時下刀過大都會造成銅管縮口過大或毛刺過多，形成端口飛邊、端口硬化，造成擴口時開裂。一個換熱器由許多“U”型管組成，各“U”型管的長度及每個“U”型管兩個端頭的長度的一致性要求非常高，當彎制“U”型管時，由于設備或調整的原因造成各“U”型管的長度及每個“U”型管兩個端頭的長度差別過大(大于2mm)，所以擴口時就會出現因端口過長銅管伸出長度過長而造成擴口過大而開裂。


　　二、怎么保護好銅管

　　1、需要定時的對空調銅管進行檢查，這樣做的理由是可以減少410a空調銅管出現漏氟的機會，也可以減少因為制冷劑不足造成空調銅管變癟或開裂。

　　2、避免室外機空調連接銅管結霜出現，因此需要定期進行檢查空調連接銅管保護膜是否損壞，這樣可減少空調連接銅管因為長期在外造成空調銅管結霜現象出現。

　　3、定期對空調進行清理，這樣可以避免在空調制冷過程中將灰塵和細小物質帶空調銅管中，保護空調銅管的潔凈度，防止因為細菌導致空調銅管出現漏眼，延長空調銅管的使用時間。
